小型構件預制場自動噴淋養生
來源：江西寧安項目部 作者：葛啟輝
發布時間：2016-04-25
一直以來高速公路小型構件預制場一般都是采用傳統的人工灑水養生，這種養生方式普遍存在養生不及時、不到位、費水、費工等情況缺點。為了解決上述問題，寧安A13標創新工作思路，借鑒大型梁板預制場噴淋養生技術經驗，結合本標段小構預制場總體規劃布局，自行設計、安裝一套小型預制構件自動噴淋養生裝置，并在小構預制生產中得了較好的運用，達到了良好的養生效果。
一、設計思路
自動噴淋養生裝置設計思路從噴淋效果、自動化、水的回收循環利用等方面考慮。
根據預制場排水坡度，在預制場內設置幾道集水槽均通向預制場最低處，在最低處設置一座沉淀池及清水池，廢水經過沉淀池過濾流入清水池，壓力水泵設置在清水池旁邊，壓力水泵進水管伸入清水池，壓力水泵接入定時開關，定時開關可以根據天氣情況，設置長短不同的循環啟停噴淋養生時間，以達到自動節水省工等目的。另設置一臺抽水泵專門負責向清水池補水，清水池內設置一個水位控制開關負責抽水泵的開啟，當水位下落的預定水位下限以下，抽水泵自動開啟補水，達到預定水位上限自動停止，確保清水池不缺水。
從壓力水泵出發沿兩排臺座布設兩道主管道，根據臺座多少、噴頭噴水量等因素計算選擇主管道直徑，考慮調試過程中可能需調換大功率壓力水泵，因此應盡量選用大直徑水管，在主管道上對應每個臺座安裝豎向支管，支管高度1.2m，支管頂部安裝遠近兩個噴頭，確保噴灑范圍覆蓋整構件，另沿主管道采用鋼筋設置一排支架，用于固定豎向支管，防止噴射時產生的反力造成豎向支管向外傾斜。
二、安裝、調試
設計思路及圖紙確定后，由專業水電施工隊負責安裝、調試，安裝完畢后，首先將將全部噴頭打開，并將遠射噴頭調到噴射距離最遠，開啟壓力泵供水，觀察噴射效果，若遠射噴頭噴灑范圍不能完全覆蓋構件最遠端，說明壓力泵功率偏小，需調換大功率壓力泵，以遠射噴頭最遠噴灑范圍超出構件最遠端0.5m以上為宜，這樣可以保證有一定的調整余地。

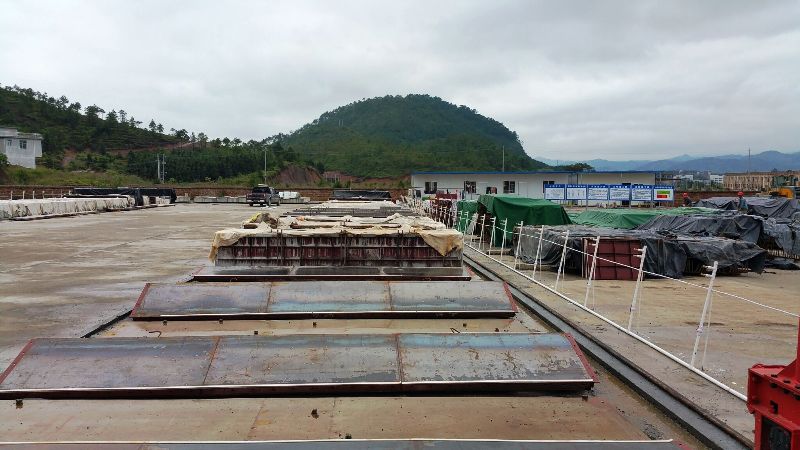

自動噴淋裝置安裝完成
壓力泵調整合適后，安排工人逐個調整噴灑效果，盡量調成霧狀噴灑，并確保噴灑范圍覆蓋整個構件，已達到均衡養護效果。
最后對壓力泵定時開關、清水池水位控制開關的靈敏度等進行全面測試調整，確保能夠按照設定工作程序正常運行。

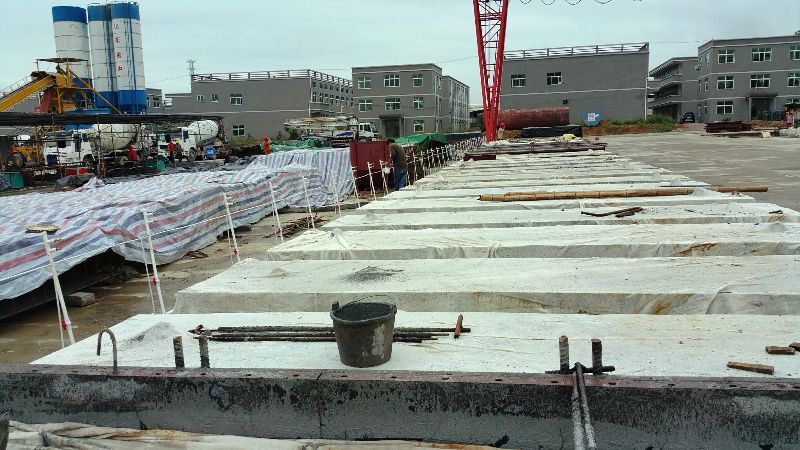

噴淋效果調試
全部調試完成后，即可正式投入養護工作。

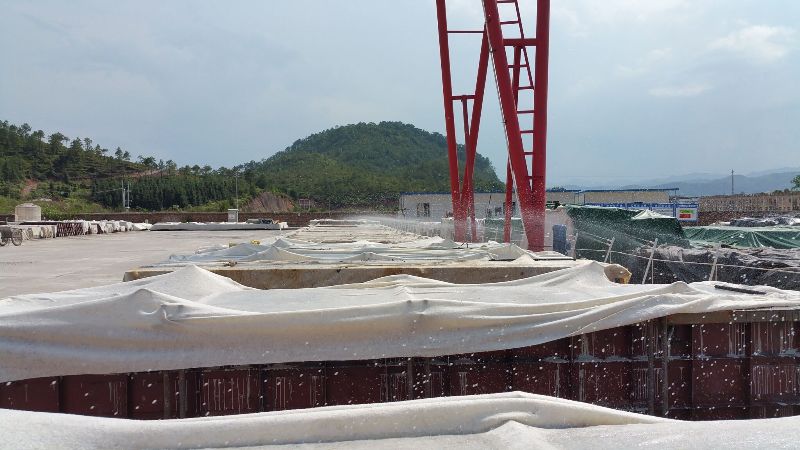

正常生產中的噴淋養生效果
通過對本標段小構自動噴淋養生裝置在生產過程中實際應用及效果進行分析、總結，可以初步得出：小構噴淋養生裝置養生效果較傳統人工灑水養生有較大改善，基本可以做到噴灑均勻，養護及時到位，避免了人工養護的諸多缺陷；另該套裝置雖然前期需投入一定成本，但同時也節省了部分人工費及水資源，隨著生產工程進展可以部分抵消一部分甚至全部前期投入成本。
